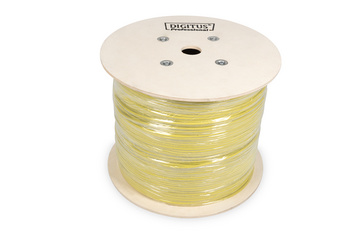

DIGITUS Installationskabel Kat.7A, S/FTP, PiMF 1.000 m

S-FTP Roh-Installationskabel, 4 x 2 AWG 22/1, Frequenz: 1500 MHz, halogenfrei, LSZH-3, simplex, Farbe: gelb, Außen- durchmesser: 6,0 mm, Euroklasse: D, Isolierung: SFS-PE, Zugbelastung: 150 N, Gewicht: 70 kg/km, Mantel: Polyolefin (DK-1743-A-VH-10)

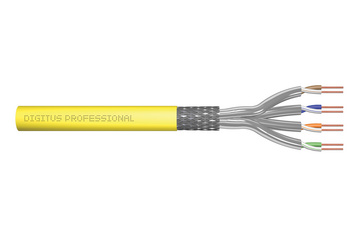

Installationskabel Kat.7A, S/FTP, PiMF
• Leiter: AWG 22/1, Blanker Kupferdraht, Durchmesser 0,60 mm nominal
• Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: blau-weiß, orange-weiß, grün-weiß, braun-weiß
• Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: Kupfergeflecht
• Außenmantel: Halogenfrei
• Außenmantelstärke: 0,6 mm nominal
Brandschutzklasse Cda
• Farbe: Gelb (RAL 1016)
• Zugbelastung: 150N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
• Betriebstemperaturbereich: -20 °C bis +60 °C
• Installationstemperaturbereich: 0 bis +50C
• Außendurchmesser: 8,0 mm nominal
• Flammwidrigkeit: IEC 60332-3-24
• Halogenfreiheit & Rauchdichte: IEC 60754-2 & IEC 61034
• Brandlast: 700 Mj/km
• Gewicht: 70 kg/km
• Durchschnittliche Impedanz: 100±5 Ohm bei 1-600 MHz
• Kapazität: 40 pF/m nominal @ 1 KHz
• Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
• Isolationswiderstand: 5 GOhm x km min.
• Schleifenwiderstand: 147 Ohm/Km max.
• Betriebsspannung: 72 Vdc max.
• Einfügedämpfung: 80 dB
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 10 nS/100 m max.
• Trennklasse: äd“ gem. EN 50174-2
• NVP: 79%
• Leiter-Material: Kupfer, blank
• Leiter-Durchmesser: 0.6 mm
• Leiter-Nennquerschnitt: 0.2827 mm²
• AWG-Querschnitt: 22
• Leiter-Klasse: Kl.1 = eindrähtig
• Ader-Zahl: 1
• Verseilelement: Paare
• Ader-Isolation: Foam-Skin-PE
• Ader-Kennzeichnung: Farbe
• Schirm über Verseilelement: Folie
• Schirm über Verseilung: Geflecht
• Mantel-Material: Polyolefin
• Mantel-Farbe: gelb
• Halogenfrei nach EN 60754-1/2: ja
• Flammwidrig: nach EN 60332-3-24
• Raucharm nach EN 61034-2: ja
• Außendurchmesser ca.: 7.3 mm
• Zul. Kabelaußentemperatur, in Bewegung: -20 °C à 75 °C
• Zul. Kabelaußentemperatur, fest verlegt: 0 °C à 50 °C

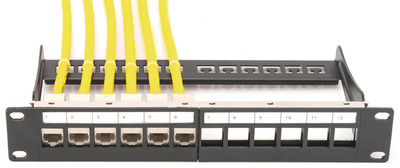

Das Digitus® Professional Cat.7A S/FTP Verlegekabel zeichnet sich durch folgenden Kabelaufbau aus 4x2x AWG22/1 und erreicht eine Übertragunsfrequenz von bis zu 1500 MHz. Der halogenfreie Kabelmantel ist konform zu der Norm IEC 60332-3-24, FRNC-C, LSZH-3 und der BauPVO Euroklasse Dca. Das Kabel ist für die strukturierte Gebäudeverkabelung im sekundären und tertiären Bereich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1.
